用途简介

      单轨式水下刮泥机适用于大型给水厂或污水处理厂矩形沉淀池的刮泥，水下刮泥机是将平流沉淀池底的污泥从出水区刮向进水区，最后将污泥刮到进水区域的集泥坑内集中排出，代替传统的边行走边抽吸的虹吸式排泥机。

 结构及原理

     移动及摩擦部件均采用不锈钢等无毒、耐水、防腐蚀的材料制造。刮泥机采用圆环链，水下刮泥机是由轨道、行走台车、刮泥板、牵引圆环链条、驱动、导向链轮、过负荷保护装置、中央减速驱动装置、链条张紧装置、两端翻转装置等部分组成，刮泥机的水下传动挠性好，牵引力大，效率高，断链时不会产生大的反弹力，链轮齿数少，靠链节与链轮齿咬合传递功率，结构紧凑，传动比准确，不需要很大的张紧力。

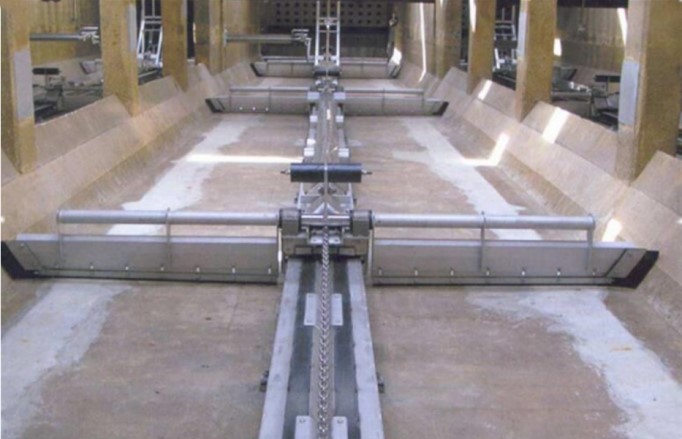

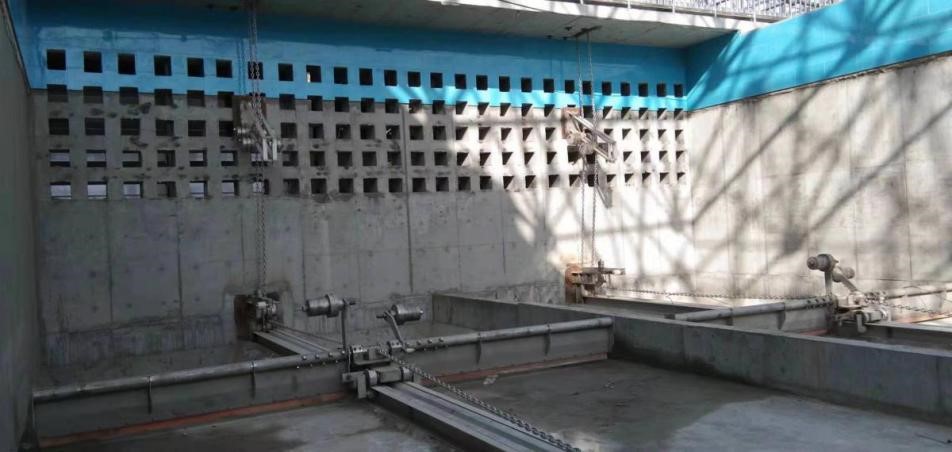

      水下刮泥机安装于平流沉淀池底，池底中间纵向铺设一条与沉淀池等长的轨道，两翼刮泥板安装在行走于轨道之上的台车上，由池顶的中央驱动装置牵引圆环链条运动，圆环链条拖动台车(刮泥板)沿轨道前进或后退。刮泥机刮泥行走时，刮板树立起来垂直于池底(见图)，将池底的污泥刮向集泥坑集中排放；后退（同程)时，刮泥板翻转平行于池底运行。刮泥板与池底及两边接触的边缘是一道15 mm厚橡胶板，橡胶板伸出尺寸是可调节的，以保证刮泥行走时，刮板与池壁之间保持比较小的间距。

      由于刮泥机是采用单轨道运行，因此水下刮泥机也称为单轨式刮泥机。刮泥机有单刮板和前后两道刮板两种结构，沉淀池长度短时用单刮板结构，池间隙或局部轻微的软接触。池长或污泥量比较多时采用前后两道刮板结构。前后两道刮板之间靠空心管等连接，空心管内安装了一根连杆，用来控制前后两道刮板同步翻转。

 主要特点

● 该刮泥机与传统的链条刮泥机、桁架式刮吸泥机等设备的最大区别在于其刮泥机构完全沉于池底,不受池内空间约束，特别适用于池内布有斜管及填料的平流式沉淀池的刮泥。单套刮泥机最大可用于宽度16米的池体内，且不受池体长度、深度的约束。池体长度越长越能体现出该设备的经济效益。

● 本设备水下轴承均采用自润滑轴承，外加进口骨架油封装配，大大延长了使用寿命，并延长了设备的保养周期。

● 本设备工作负荷大，每部台车一个刮泥过程可刮除200～400Kg绝干污泥量，并适用于各种不同性质的污泥刮除。

● 驱动链轮配置扭力销保护装置，当设备运行超负荷时，扭力销会自动破断并报警，起到保护设备的作用，并提示池底可能有异物落入或台车出现状况需要维修。
