钢丝绳牵引格栅
用途简介
钢丝绳牵引格栅除污机主要用于市政水利、城市水厂、污水处理厂、雨污水泵站及工厂废水处理的格栅井中作拦污设备。
钢丝绳牵引格栅除污机耙斗容积大、牵引力大、适用于打捞前进水渠道中的垃圾，是目前拦污格栅中比较实用的理想设备。
结构及原理
该设备主要由除污耙斗、提升装置、栅片、除污推杆、控制系统、机架及地面支架等组成。
工作过程：首先耙斗张开，驱动装置使它下行至最低点，在控制部件作用下，合耙，然后上行，并将截留在栅条上的污物沿着栅条方向刮集上来，至出渣口，借助除污推杆将污物推送至垃圾收集装置，耙斗停止上行。这样完成一个工作过程。
为确保设备工作安全可靠，钢丝绳格栅在各工作交换点均设计了双重保护装置。
钢丝绳格栅除污机的钢丝绳为不锈钢材料制成。栅条的间隙可按需求在20-100mm范围内选择，井深可按设计要求。
主要特点
●适用介质范围广，捞渣量大；
●自动化运行，操作维护方便，维护保养简单。
型号说明

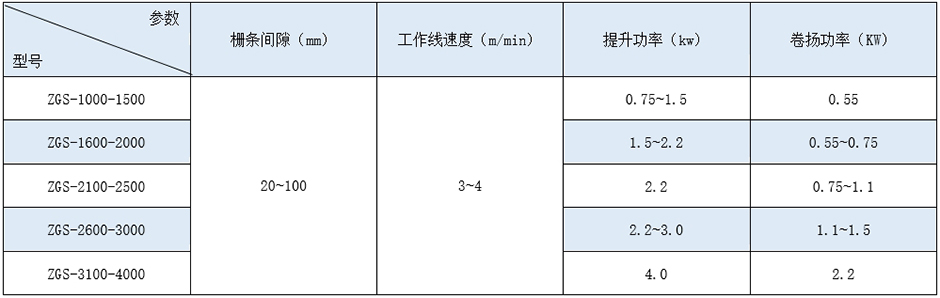

技术参数表

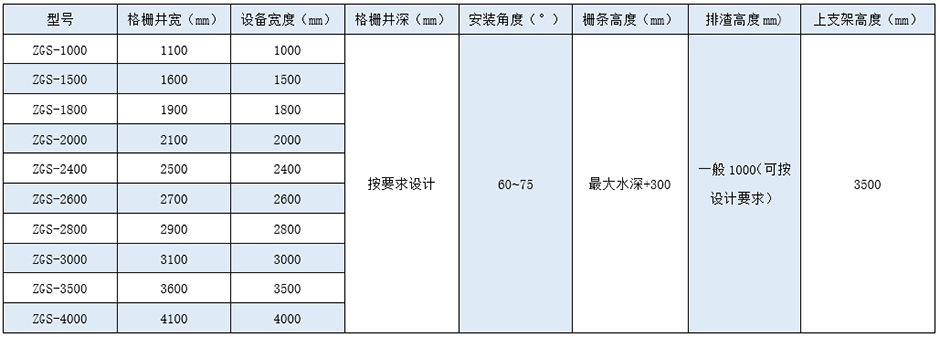

外形尺寸表

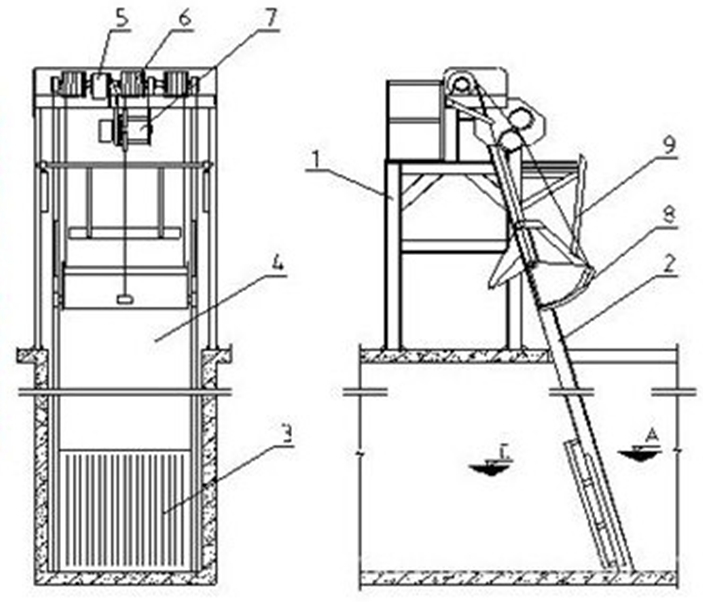

安装外形图
1、机架 2、导轨 3、栅条 4、挡水板 5、卷筒驱动装置 6、钢丝绳卷筒 7、驱动装置 8、除污耙斗 9、撇渣机构
