活性砂过滤器
用途简介
活性砂过滤器是一集絮凝、澄清、过滤为一体的连续过滤设备，广泛应用于饮用水、工业用水、污水深度处理及中水回用处理领域。系统采用升流式流动床过滤原理和单一均质滤料。过滤与洗砂同时进行，能够24小时连续自动运行，无需停机反冲洗，巧妙的提砂和洗砂结构代替了传统大功率反冲洗系统，能耗极低。系统无需维护，管理简便，可无人值守。也根据过滤水量的需求可选择单台运行或多台并联运行。
结构及原理
活性砂过滤器由罐体和内部构件组成。罐体通过法兰连接进水、出水、排水。内部构件包括进水管、布水管、导流管、气提装置、出水管、反冲排污管等。
原水经进水管，通过布水管进入过滤器。水流由下向上逆流通过砂床，原水中的杂质被不断截留、吸附，经过滤后的滤液在过滤器顶部聚集，经溢流堰至出水管流出。过滤器底部被污染的滤料通过压缩空气气提装置被提升到过滤器顶部的洗砂器，通过紊流作用使污染物从滤料中分离出来，杂质通过反冲排污管排出，净砂利用自重返回砂床从而实现连续过滤。
主要特点
● 效率高，24小时连续运行，不需停机反冲洗；
● 反洗水量低，仅为处理水量的5%；
● 设备结构及配置简单，设计、安装方便；
● 可实现无人操作，维护工作极少；
● 均匀滤料，过滤效果稳定良好。
● 设备结构及配置简单，设计、安装方便；
● 运行费用低，不需高扬程大流量的反冲洗泵；
● 易于改扩建。

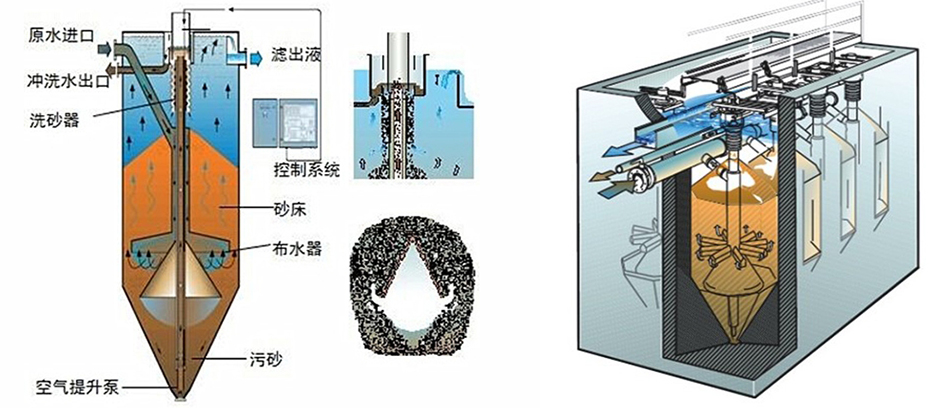

钢筋混凝土活性砂过滤器示意图

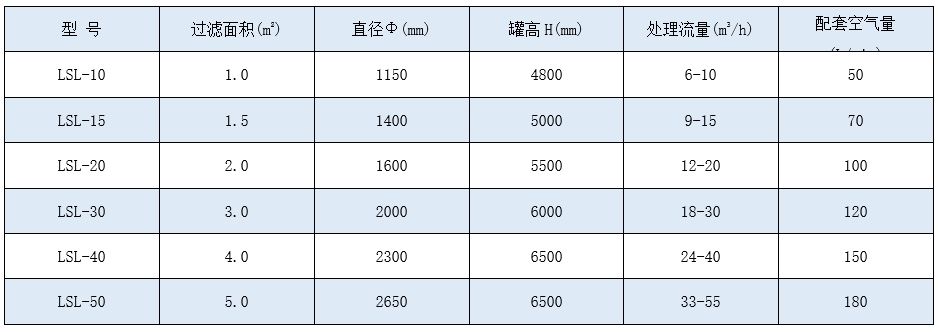

技术参数表
