用途简介

孔板阶梯格栅除污机是我公司给排水预处理成套设备产品之一，能连续自动清除液体介质中的固体杂物，广泛运用于污水处理厂、自来水厂、工厂废水处理等细格栅井中，用于截留污水中的固体杂物，是适应性很强的预处理设备。

 结构及原理

该设备主要由机架、驱动装置、传动链、耙板、清渣装置等组成。设备工作时由驱动装置带动链条循环转动，与链条连接的耙板在作用下将被处理介质的固体杂物分离并提升出来，经清扫装置与重力的双重作用，被彻底清除，最后经由冲洗装置将耙板清洗干净。固体杂物被分离出来，液体则由耙板的孔隙流过，整个过程连续运行。

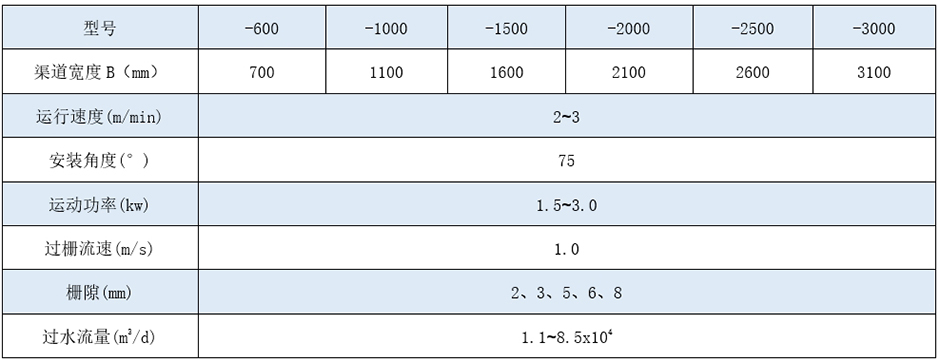

 技术参数表

 注：表中流量按栅前水深1米计。具体处理量根据实际要求定制。

 主要特点

● 结构简洁、紧凑，一体化程度和自动化程度高，能耗低，运行平稳；

● 连续强制清渣装置，清渣干净，耙板不堵塞；

● 采用可调式机械过载保护与电气过载保护，具有较强的适应性和安全性；

● 多种控制模式可供选择；

● 特有的二维筛孔设计，分离效率高，过水量大，杂物不宜缠绕。

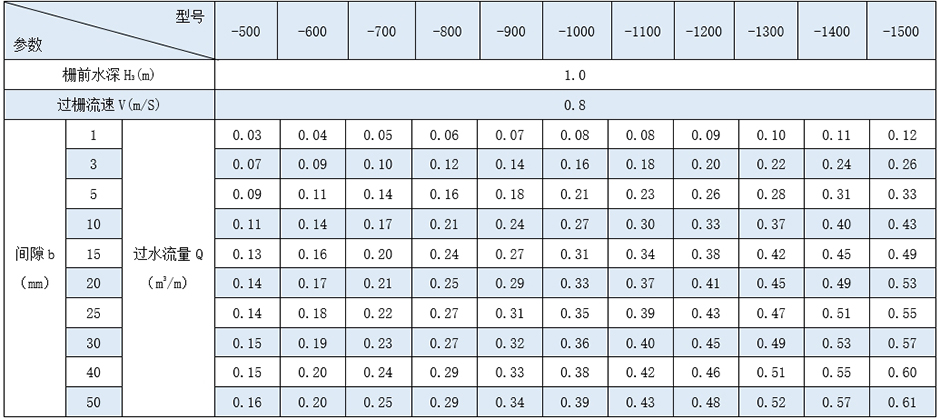

 过水流量表

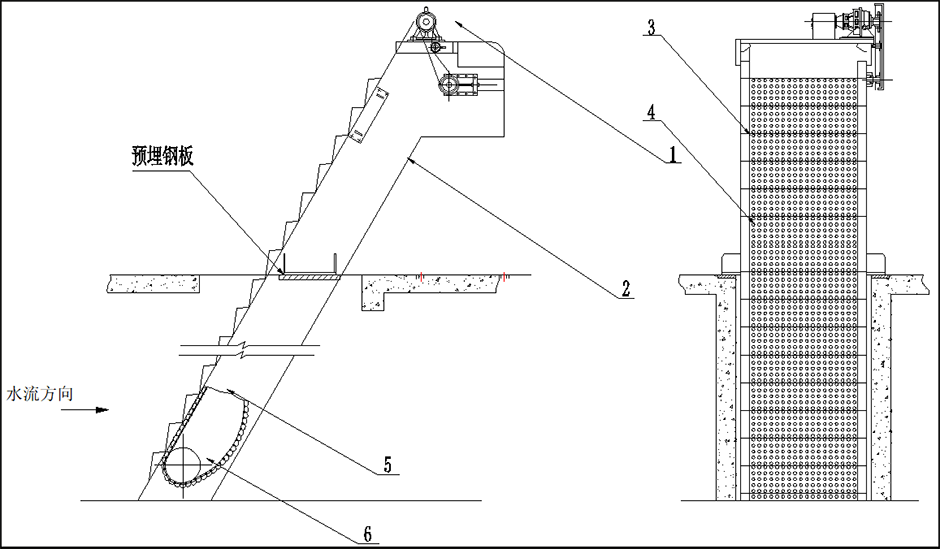

 外形安装图

1、驱动装置    2、机架     3、小轴    4、 孔板     5、链条     6、链轮装置
